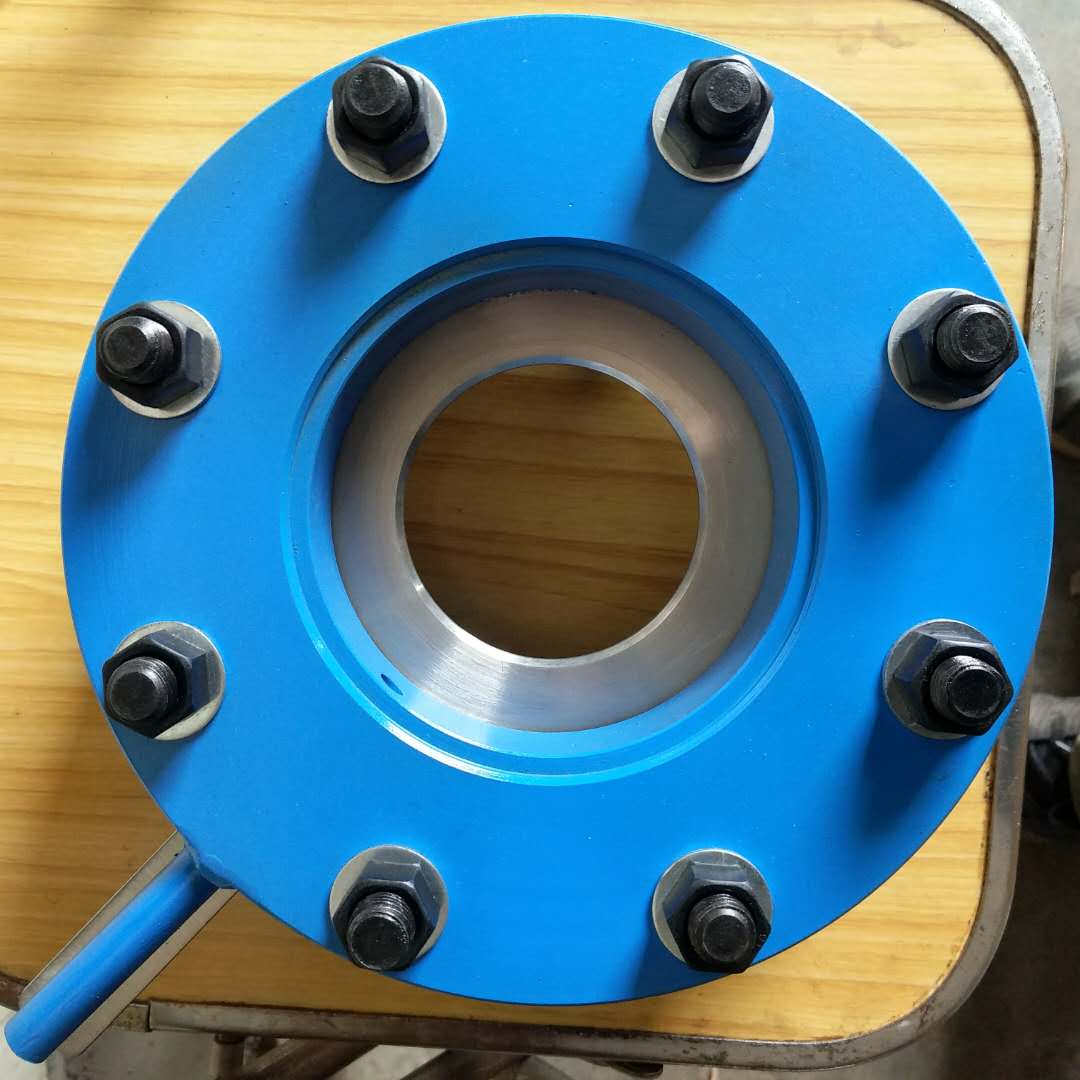

標準孔板
所屬類別:節流裝置
產品描述:標準孔板
銷售/服務范圍:
相關標簽:
- 標準孔板
產品詳情
標準孔板是節流裝置中結構簡單,安裝方便,可測量各種氣體、蒸汽及液體的流量,適用范圍廣泛。
標準孔板特點:
結構簡單、牢固、安裝方便。
可測量各種氣體、蒸汽及液體的流量,適用范圍廣泛。
不需要實流標定,精度適中。
附件齊全,可以為用戶設計計算。
可以配用差壓變送器,實現溫度、壓力補償或現場總線通訊方式。
標準孔板主要技術參數
. 取壓方式:角接(環室或單獨鉆孔)取壓、法蘭取壓、 d-d/2 取壓
. 公稱壓力 : ≤ 32mpa (≥ 20mpa 時用高壓透鏡孔板或焊接式)
. 公稱通徑: 50 ~ 1000mm (標準孔板)
或< 50mm (整體孔板)> 1000mm (平孔板)
. ***度(不確定度): ± 0.5% ~ 1.5%
. 適用范圍:開孔直徑 d ( mm ): d ≥ 12.5( 標準孔板 )
開孔直徑比β: 0.1 ≤β≤ 0.75
雷諾數范圍 red : 0.1 ≤ β ≤ 0.75
107 ≥ red ≥ 5000 且 red ≥ 170 β 2 d ; d 以( mm )表示。
